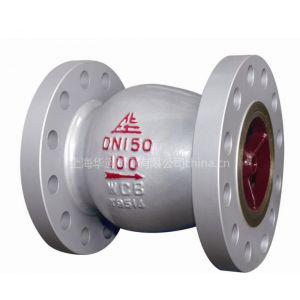

轴流式止回阀

产品名称：轴流式止回阀 产品型号：ACH41W/H-100C/p

压力等级：PN16-260 美标：150Lb-1500Lb

公称通径：DN40-500mm

一 .轴流式止回阀产品标准：

设计与制造	结构长度	法兰连接尺寸	试验与检验
GB/T 21387	GB/T 12221	GB/T 9113.1-9113.2	JB/T 9092

二 .轴流式止回阀产品特点：

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。

2. 阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，限度减少流阻和压力。

3. 运用高性能弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧化和优异的机械性能，确保弹簧长期工作情况下，运行状态。

4. 静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。

5. 开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。

6. 结构紧凑，方便安装，垂直，水平安装都可。

7. 阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。

8. 阀门的压力范围比较广。

三 .轴流式止回阀的性能规范：

型号

ACH41H-16C/P

ACH41H-25C/P

ACH41W-40

ACH41W-64

ACH41H-100

公称压力

PN16

PN25

PN40

PN64

PN100

壳体强度

2.4

3.8

6.0

9.6

15.0

高压密封

1.8

2.8

4.4

7.1

11.0

适用介质

水、油品、气体等

适用温度

≤400℃

四 .轴流式止回阀主要部件材质：

阀体	阀瓣	导流罩	密封副	阀杆	弹簧
铸钢 WCB CF8	铸钢 WCB CF8	铸钢 WCB CF8	堆焊不锈钢	1Gr18Ti9	HT/INCONELX-750

五 .ACH41H-16C/P轴流式止回阀部分外形与连接尺寸：

DN	PN	法兰连接尺寸					外形尺寸
DN	PN	D	D1	D2	b	Z-d	L
50	16	165	125	99	20	4-18	120
80	16	200	160	132	20	8-18	180
100	16	220	180	156	22	8-18	240
150	16	285	240	211	24	8-22	350
200	16	340	295	266	24	12-22	450
